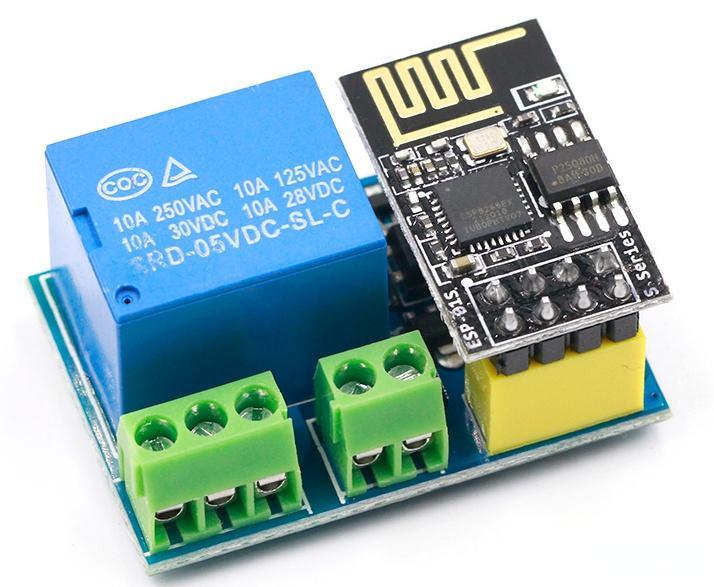

实物参考如下图：

示例程序下载

此工程是基于ESP8266_RTOS_SDK v3.4，环境的搭建参考乐鑫官方的文档。

步骤比较清晰，也不繁琐，按照文档一步一步来即可。

示例工程介绍：

1、实现通过手机配网；首次开机或者10次未能连接到已经配置的wifi，则会进入配网模式；

2、配网模式，led会快速闪烁， 手机搜索到wifi名称”ESP8266-RELAY“，密码是：12345678；

3、手机成功连接到ESP8266后，浏览器输入192.168.4.1,进入配网界面，输入热点名称和密码 后，等待联网；

4、联网成功后，可通过网页控制继电器的通断；

注意事项：ESP8266仅支持2.4G网络；
